用途：土壤水分特征曲線測定儀用于測量土壤持水特性，主要用于實驗室內進行測定土壤水分特征曲線及其滯后現象的研究，是研究土壤與水分之間物理關系的基本工具，十分適用于深入研究節水灌溉和高效施肥技術。
原理：土壤樣品放在壓力膜儀中，外加一個已知的壓力，此壓力可以迫使低壓下保持在土壤中的任何水分被壓出土壤。通過分析幾組不同壓力下的土壤樣品，可確定土壤含水量與壓力之間的關系。同時，對土壤樣品施加一定的壓力，迫使土壤水分滲出，達到平衡時，土壤基質勢與所加壓力值相等，再利用其他方法測量此時土壤水分含量，可以標定土壤的水分特征曲線。
技術參數：

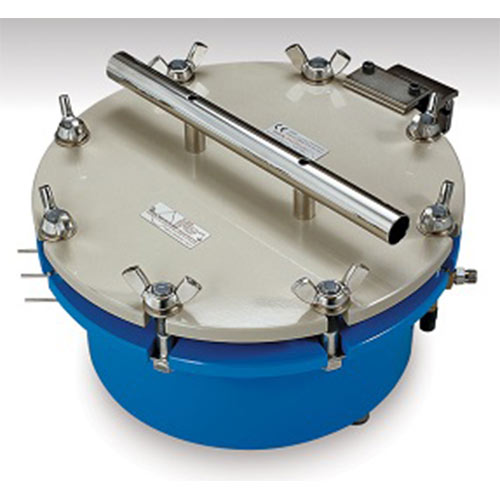

15bar壓力室 | 圖示 | |
水勢測定范圍 | ≥0－15Bar |
|
精確度 | ±0.1Pa | |
工作相對濕度 | 0－90％不結露 | |
深度 | 10厘米 | |
直徑 | 30厘米 | |
容量 | 可放入4塊陶瓷板，允許約48個5.7厘米直徑的土樣同時分析 | |
重量 | 36.1 kg | |
5bar壓力室 |
| |
深度 | 22厘米 | |
直徑 | 30厘米 | |
容量 | 可放入4塊陶瓷板，允許約48個5.7厘米直徑的土樣同時分析 | |
重量 | 20.4kg | |
1 Bar陶瓷板 |
| |
標準壓力 | 1 Bar（14.5 psi） | |
典型氣泡壓力 | 20-30 psi | |
有效空隙 | 1.7微米 | |
水壓傳導性 | 0.000000756 cm/sec | |
重量 | 0.79 kg | |
3 Bar陶瓷板 |
| |
標準壓力 | 3 Bar（43.5 psi） | |
典型氣泡壓力 | 46 ~ 70 psi | |
有效空隙 | 0.7微米 | |
水壓傳導性 | 0.00000025 cm/sec | |
重量 | 1 kg | |
5 Bar陶瓷板 |
| |
標準壓力 | 5 Bar（72.5 psi） | |
典型氣泡壓力 | 80 psi | |
有效空隙 | 0.5微米 | |
水壓傳導性 | 0.000000121 cm/sec | |
重量 | 1.05 kg | |
15 Bar陶瓷板 |
| |
標準壓力 | 15 Bar（217.5 psi） | |
典型氣泡壓力 | 220 psi | |
有效空隙 | 0.16微米 | |
水壓傳導性 | 0.00000000259 cm/sec | |
重量 | 0.82 kg | |
土壤樣品環 |
| |
直徑 | 60毫米 | |
高度 | 10毫米 | |
重量 | 0.07 kg | |
控制面板 |
| |
壓力表量程 | 2個 | |
量程 | 0~20bar和0~4bar | |
空氣壓縮機 |
| |
流量 | 160 升/分鐘 | |
空氣接收容量 | 4 升/分鐘 | |
發動機 | 1.1 kW | |
最大工作壓力 | 20 bar | |
轉速 | 3000 rpm | |
供電 | 230V/50Hz/1Ph | |
重量 | 29 kg | |
尺寸 | 520×270×450mm | |
冷卻 | 氣冷 | |
附件選配：
部件編號： | 1080G1 | 圖例 |
名稱： | PM鉸鏈（含1081—適配盤） |
|
功能 | 連接15Bar壓力室和蓋子，使蓋子開啟更加方便。 | |
重量 | 2.4Kg | |
尺寸 | 23x23x13 | |
部件編號： | 1275 |
|
名稱： | 滯后附件 | |
作用： | 連接2Bar壓力罐使用，準確測量土壤樣品在脫水和吸水過程中的水量變化。 | |
配置： | 水蒸氣飽和器——進入壓力罐的空氣通過水蒸氣飽和器，使空氣濕度飽和，消除干空氣造成的實驗誤差。工作壓力，0-2Bar。 排氣裝置——玻璃材質，用于收集和排放壓力板和水中的氣體。 Ballast管——玻璃材質，與壓力罐的排水管處于同一水平位置。存貯土樣排出的水。 量管——玻璃材質，用于讀取水量變化。 支架、夾子、連接軟管等 | |
部件編號： | 1250 |
|
名稱： | 2Bar小型壓力罐 | |
作用： | 用于土壤脫水和吸水研究。 | |
配置： | 上蓋（帶有加熱快固定孔）、螺栓、柱狀罐體（帶有進氣接口）、壓力板和底座（帶有排水管） | |
規格： | 壓力板工作壓力：0-2Bar 壓力板工作直徑：11.7cm 壓力板厚度：0.81cm 壓力罐外部尺寸：高15.3cm、直徑14.9cm | |
壓力罐工作尺寸: | 高11.6cm、直徑11.7cm |
標準023LAB推薦配置方案：
