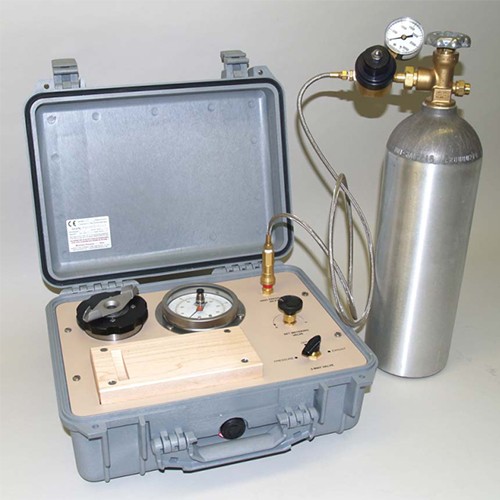

用途：3115型便攜式植物水勢壓力室完全由空氣壓縮氣瓶供氣。這種緊湊的野外版包括一個12.7cm的樣品室和G2、G4樣本固定器，可在一定的壓力范圍內操作，而且裝置里包括可快速連接空氣瓶的連接器。它體積小、密封性好，重量輕，非常適合野外便攜使用。
應用領域：
3115型便攜式植物水勢壓力室是葡萄、棉花、高粱等植物葉柄水勢測量非常理想的工具。主要應用于植物水分脅迫、灌溉管理。
特點：
● 優良的設計和原材料確保其使用安全
● 經久耐用
● 凸輪鎖的特點使得密封墊不會老化
● 壓力表盤指示器使得測量方便
● 便于攜帶、可以很方便的在實驗室或野外安裝
系統組成：
3115型植物水勢壓力室由A、B、C、D四部分組成。
A－樣品室
12.7cm的樣品室
B－樣品固定器
3015G2樣品固定器，用于固定寬度達到2.5 cm的披針型葉子
3015G4樣品固定器，用于固定直徑從0.08 cm到1.27 cm的圓形葉柄和1 cm長的短葉柄樣品，也可用于寬1.27 cm的披針型葉子和較大葉子的中脈。
注意： G2樣品固定器只能使用使用3017G2墊圈和3021G2墊圈
G4樣品固定器只能使用3018G4和3019G4墊圈和3020G4墊圈。
G2 G4
C－壓力表
* 壓力表，0到25 bar范圍
* 壓力表，0到40 bar范圍
* 壓力表，0到80 bar范圍
D－空氣壓縮氣瓶
22 cu.ft. CGA 氣瓶，或33cu.ft CGA氣瓶
左：22 cu.ft. CGA 氣瓶 右：33cu.ft CGA氣瓶
技術參數：
3115型便攜式植物水勢壓力室 | |
樣品室 | 12.7cm的不銹鋼壓力容器。用于處理大多數常規監測植物水狀況的產品植物灌溉計劃。 |
壓力表 | 壓力量程： 0-25 bar； 0-40 bar； 0-80 bar； |
壓力調節閥 | 1.內螺紋，壓縮氣瓶上的CGA 580主閥； 2.計量閥可調節流入壓力，以實現均勻測量； 3.三通壓力控制閥，用于在壓力容器中增壓或排氣； 4.出廠時的最大工作壓力為25 bar或40 bar。 |
壓力供應軟管 | 不銹鋼編織壓力供應軟管，在PPW端具有快速連接/斷開的功能； |
氣瓶 | 22 cu.ft. CGA 氣瓶，直徑13cmx長度41cm； 33cu.ft CGA氣瓶，直徑17.5cmx長度40cm； |
樣品固定器 | 3015G2樣品固定器，用于固定寬度達到2.5 cm的披針型葉子和谷物 3015G4樣品固定器，用于固定直徑從0.08 cm到1.27 cm的圓形葉柄和1 cm長的短葉柄樣品，也可用于寬1.27 cm的披針型葉子和較大葉子的中脈。 包含不銹鋼密封旋鈕、鋁制封閉環和安全浮雕活塞的不銹鋼凸輪鎖。 |
重量 | 11.8Kg（包括氣瓶） |
尺寸 | 47 x 37 x 18cm |
3015G4樣品固定器和密封墊圈
3015G2樣品固定器和密封墊圈
部件編號： | 3017G2K1 | 圖例 |
名稱： | G2密封墊圈套件 |
|
配置： | 包含： 3017G2-001，密封墊圈，實心； 3017G2-004，密封墊圈，插槽，刀片型； 3017G2-005，密封墊圈，插槽，38.1X2.29mm； 3017G2-006，密封墊圈，插槽，29.21X1.27mm； 3021G2SK，金屬墊圈，實心； 3021G2-001，金屬墊圈，插槽，1.58mm。 |
部件編號： | 3018G4K1 | 圖例 |
名稱： | G4密封墊圈套件 |
|
配置： | 包含： 3018G4-000密封墊圈，外徑12.7mm，實心； 3018G4-001密封墊圈，外徑12.7mm，內徑1.58mm; 3018G4-002密封墊圈，外徑12.7mm，內徑3.12mm； 3018G4-003密封墊圈，外徑12.7mm，內徑4.76mm； 3018G4-004密封墊圈，外徑12.7mm，內徑6.35mm； 3019G4-011密封墊圈，直徑孔12.7mm； 3020G4-001金屬墊圈，直徑孔6.35mm； 3020G4-006金屬墊圈， 8.4mm寬X 12.7mm橢圓； 3020G4SK金屬墊圈，實心。 |
部件編號： | 3019G4K3 | 圖例 |
名稱： | G4密封墊圈套件 |
|
配置： | 包括： 密封墊圈： 3018G4-000密封墊圈，外徑12.7mm，實心； 3018G4-001密封墊圈，外徑12.7mm，內徑1.58mm； 3018G4-002密封墊圈，外徑12.7mm，內徑3.12mm； 3018G4-003密封墊圈，外徑12.7mm，內徑4.76mm； 3018G4-004密封墊圈，外徑12.7mm，內徑6.35mm； 密封墊圈： · 3019G4-001，直徑孔1.58mm； · 3019G4-002，直徑孔2.38mm； · 3019G4-003，直徑孔3.17mm； · 3019G4-004，直徑孔4.76mm； · 3019G4-005，1.58mm寬X 6.35mm橢圓； · 3019G4-006，3.17mm寬X 12.7mm橢圓； · 3019G4-007，3.17mm寬X 12.7mm弧形； · 3019G4-008，1.27mm寬X 12.7mm插槽； · 3019G4-009，實心； · 3019G4-010，直徑孔9.53mm； · 3019G4-011，直徑孔12.7mm； · 3019G4-012，直徑 孔6.35mm； 金屬墊圈： · 3020G4-001，直徑孔6.35mm； · 3020G4-002，1.58mm寬X 12.7mm插槽； · 3020G4-003，3.17mm寬X 12.7mm插槽； · 3020G4-004，直徑孔9.53mm； · 3020G4-005，直徑孔12.7mm； · 3020G4-006，直徑孔0.88mm； · 3020G4S，實心； |
部件編號： | 3019G4UK1 | 圖例 |
名稱： | G4密封墊圈套件 |
|
配置： | 包含： 密封墊圈： · 3019G4-005，1.58mm寬X 6.35mm橢圓； · 3019G4-006，3.17mm寬X 12.7mm橢圓； · 3019G4-007，3.17mm寬X 12.7mm弧形； · 3019G4-008，1.27mm寬X 12.7mm插槽； 金屬墊圈： · 3020G4-002，1.58mm寬X 12.7mm插槽； · 3020G4-003，3.17mm寬X 12.7mm插槽； 3020G4SK，實心； |
部件編號： | 3019G4DK1 | 圖例 |
名稱： | G4密封墊圈套件 |
|
配置： | 包含： 密封圈： · 3019G4-001，直徑孔1.58mm； · 3019G4-002，直徑孔2.38mm； · 3019G4-003，直徑孔3.17mm； · 3019G4-004，直徑孔4.76mm； · 3019G4-010，直徑孔9.53mm； · 3019G4-011，直徑孔12.7mm； · 3019G4-012，直徑 孔6.35mm； 金屬墊圈： · 3020G4-001，直徑孔6.35mm； · 3020G4-005，直徑孔12.7mm； · 3020G4-006，直徑孔0.88mm； 3020G4S，實心； |
部件編號： | 3115K1 | 圖例 |
名稱： | SAPS II附件套件 |
|
作用： | 與3115型配套使用的工具。 | |
配置： | 包括：3022，10厘米位移插件； 3023，帶燈的手環和電池； 3025K1，索環插入工具； 3072K1，油缸背帶和3024B12，袋，一打。 |
