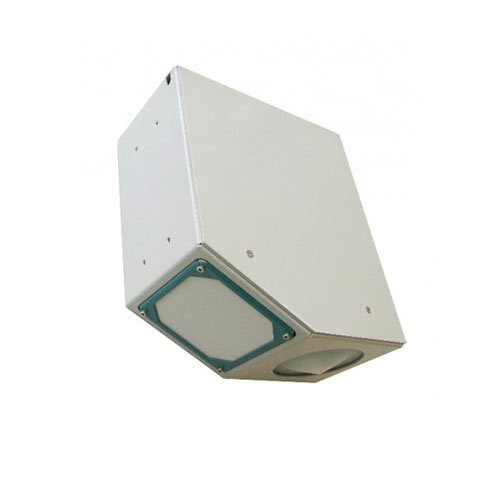

用途：RQ-30L主要應用于現有測量站點（例如測量站點）需要在質量方面進行升級而不需要大量投資的地方。雖然可以像以前一樣測量水位，但雷達傳感器通過額外確定表面流速來提高精度。利用外部水位數據測量開闊河流的流量，用于河流、明渠和運河的非接觸式流量測量的創新雷達傳感器，可以使用和集成外部水位數據。
特點：
? 通過創新雷達技術和外部數據的整合（水位和橫截面剖面）進行流量測量
? 通過額外的表面速度測量升級現有的測量站點
? 久經考驗的RQ雷達技術：非接觸式測量、免維護和防洪
? 在水中不需要結構工作
? 識別流向和滯后效應
? 在潮水中測量
? 回水情況下的測量
? 即使在雜草生長盛行且濁度高的水域也能采取措施
技術參數：
常規參數 | |
尺寸和重量 | 241mm×246mm×154mm；2.7kg |
防護等級 | IP67 |
電源 | 6—30v；12V待機功耗約1.5mA；運行約140mA |
工作溫度 | -35—60℃ |
保護 | 過壓保護、逆功率保護、雷擊保護 |
表面速度測量 | |
測量范圍 | 0.08—16 m/s（取決于流量條件） |
精度 | +/- 0.01 m/s；+/- 1 %滿量程 |
分辨率 | 1 毫米/秒 |
方向識別 | +/- |
測量持續時間 | 5—240秒 |
測量間隔 | 8秒—5小時 |
測量頻率 | 24 GHz（K波段） |
雷達波束角度 | 12° |
距離水面 | 0.50—35 m |
必要的最小膨脹 | 3 mm |
自動垂直角度補償 | |
精度 | +/- 1° |
分辨率 | +/- 0.1° |
界面 | |
接口 | 1 x SDI-12；1個RS 485或Modbus |
傳輸速率 | 1.2至115.2 kBd |
協議 | 各種ASCII協議 |
輸出 | 排放量、流速、水位、質量參數 |
輸入（水位值）電信號 | 4—20 mA或0—2.5 V |
輸出 | 3x模擬輸出；4—20 mA；水位、流速和流量 |
