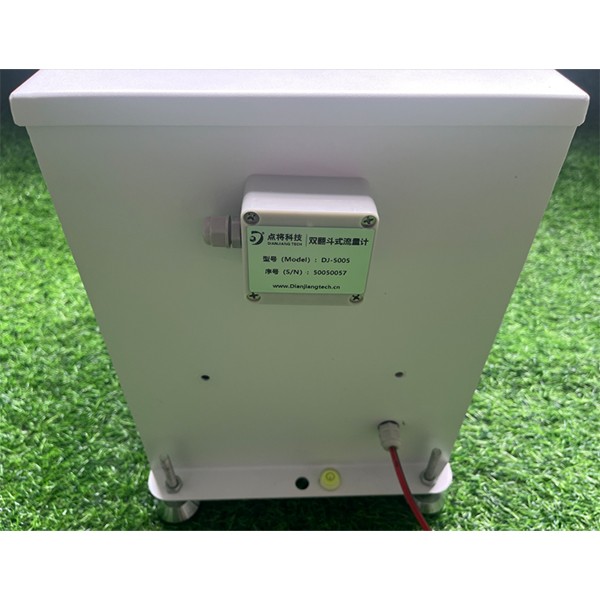

用途：DJ-5005雙翻斗自記錄流量計內置了一種翻斗式機械雙穩態機構，屬于容積式流量計的一種。主要應用于各種無壓、低水頭、小流量的地表和地下徑流的監測。
特點：
使用翻斗式雙穩態機構，穩定性好，維護方便；
翻斗流量計采用不銹鋼材料，適合在野外惡劣環境下長期使用；
使用可調節地腳，能適應野外不平整的環境；
適合于地表徑流及其他特殊場合的監測。
技術參數：
翻斗式流量計 | |
傳感器類型 | 翻斗帶磁性簧片開關 |
元器件電子參數 | 最大開關電壓100VDC，最大功率10W |
觸發時間 | 0.1ms |
翻斗尺寸 | 采用新型梯形翻斗，大翻斗底部邊寬≤25mm，上部邊寬≤125mm，高≤65mm，翻斗總長≤283mm；小翻斗為三角翻斗，總長≤180mm，總寬≤92mm，總深≤50mm。 |
翻斗傾覆角度 | 梯形翻斗傾覆時角度大于70°，傾覆角度越大越容易將積水排出，并同時減少泥沙淤積。 |
翻斗 | 采用無主軸設計翻斗，避免了長期使用主軸磨損。同時無螺絲固定，單手即可取出，方便清潔。 |
防護等級 | IP67. |
輸出信號 | 脈沖信號*2 |
翻斗容量 | 大翻斗1000ml，小翻斗50ml |
主體尺寸 | 長415mm*寬265mm*高350mm |
安裝高度 | 最小安裝高度，310mm（去掉安裝地腳） |
主體材質 | SUS304不銹鋼 噴塑 |

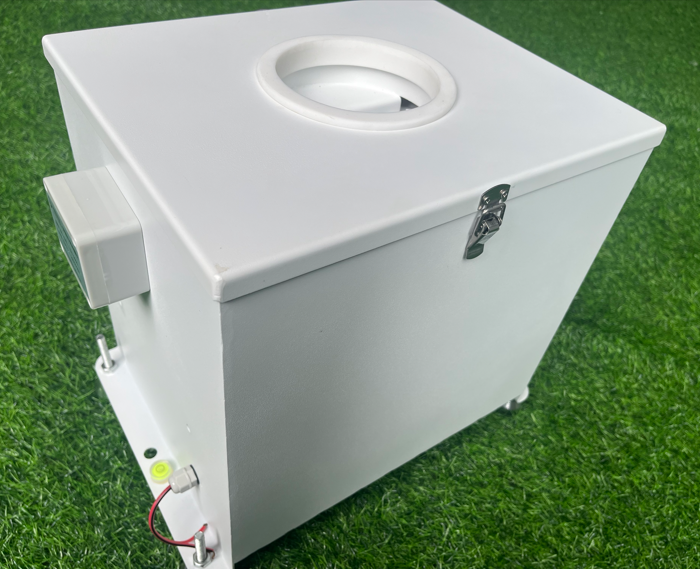

進水管口徑 | Φ110mm（可定制），上蓋采用快速搭扣設計，方便打開箱體清潔。 |
重量 | 9.2KG |
可測最大流量 | 42L/min |
